    一、汽蝕現象

    水泵運行時，由于某些原因?qū)е卤脙?nèi)局部位置液體的壓力降低到工作溫度下的汽化壓力，水開始汽化，生成大量的汽泡，當汽泡流入壓力較高的部位時，迅速凝結、潰滅。這一過程中涉及許多物理、化學現象，并產生噪音、振動和對過流部件材料的侵蝕作用，這種現象稱為水泵的汽蝕現象。

    二、汽蝕產生的危害

    離心泵汽蝕時，由于空泡的高頻產生與破滅，對葉片、前后蓋板等過流部件表面產生侵蝕，縮短了零部件的使用壽命；空泡破滅時，會產生明顯的振動和噪聲，帶來安全隱患的同時，還惡化了工作環境；汽蝕發生到一定程度后，離心泵的揚程、效率等受到明顯影響，嚴重時將引起斷流，使泵無法正常工作。

    三、提高抗汽蝕性能的常見措施

    （1）從泵的相關參數方面考慮，適當加大葉輪入口直徑和葉片進口寬度，適當增大葉輪前蓋板進口部分的曲率半徑，葉片在葉輪入口處適當延伸，選擇合適的葉片進口沖角，這些措施都有利于提高泵的抗汽蝕性能。

    （2）從泵的結構方面考慮，在泵的設計中采用雙吸式葉輪可使汽蝕系數減小，在對抗汽蝕性能要求很高的泵中，可采用誘導輪來提高抗汽蝕性能。

    （3）從加工及材料方面考慮，可以通過提高加工精度、選用抗汽蝕性能良好的材料、流道表面處理等提高抗汽蝕性能。

     四、基于CFD抗汽蝕性能優化

    基于CFD的抗汽蝕性能優化的過程是：將對象泵型進行三維建模，獲得過流部分的水力模型，通過網格劃分，利用CFD軟件對其運行工況進行模擬，再根據模擬計算結果進行分析，并提出優化改進措施。

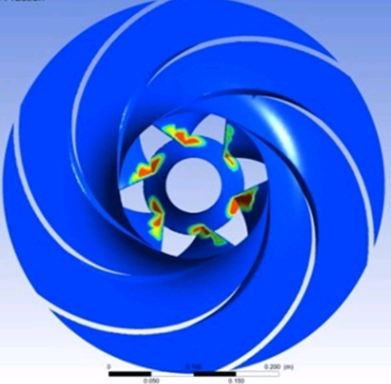

    針對某泵型進行汽蝕模擬計算，得到如下圖的葉輪壁面空泡分布圖。

    從圖中可以看出，空泡最早出現在葉輪進口稍后葉片進口邊靠近前蓋板的吸力面處，同時在相近的前蓋板上也有所出現?？梢?，該泵型汽蝕最早將在該位置產生，需要對葉輪進口條件進行改進。

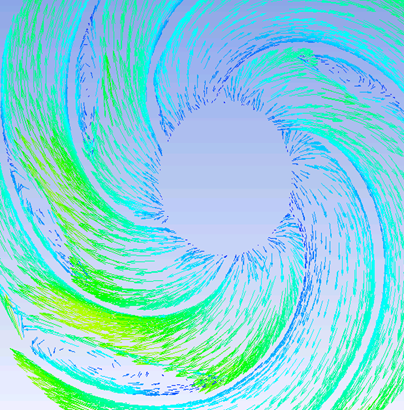

    上圖為葉輪XY對稱面速度矢量圖，在葉輪單個流道的中間位置出現了漩渦，漩渦的產生將對水泵的性能產生較大影響。因此，需要改善葉輪流道內部的流場分布，減少或避免漩渦的產生。

    根據上述模擬計算結果及分析，對該模型采取增大葉輪進口直徑和適當延伸葉輪進口邊等措施，有效提高了該泵型的抗汽蝕性能，并通過試驗測試達到預期目標。
